🔬 String Investigation

L'outil String Investigation permet de descendre au niveau onduleur et MPPT pour localiser précisément une string en sous-production, et ce sur les quatre providers natifs (FusionSolar, SolarEdge, Sungrow, SMA).

Quand utiliser String Investigation ?

Après détection d'une Smart Alarm chronic_underperformance sur une station C&I ou industrielle
Quand une station affiche un Performance Ratio inférieur à 70 % sans alarme constructeur
Pour vérifier l'équilibrage entre strings après une intervention terrain ou un changement d'orientation partielle
Pour identifier une string ombragée par un nouvel obstacle (végétation, bâtiment, antenne)

Accéder à String Investigation

Trois chemins :

Depuis une Smart Alarm, bouton « Investiguer les strings » dans l'en-tête
Depuis une Alarme classique, bouton « Investiguer les strings » dans le menu d'actions
Depuis la fiche d'une station, section Équipements > bouton Investiguer sur un onduleur spécifique

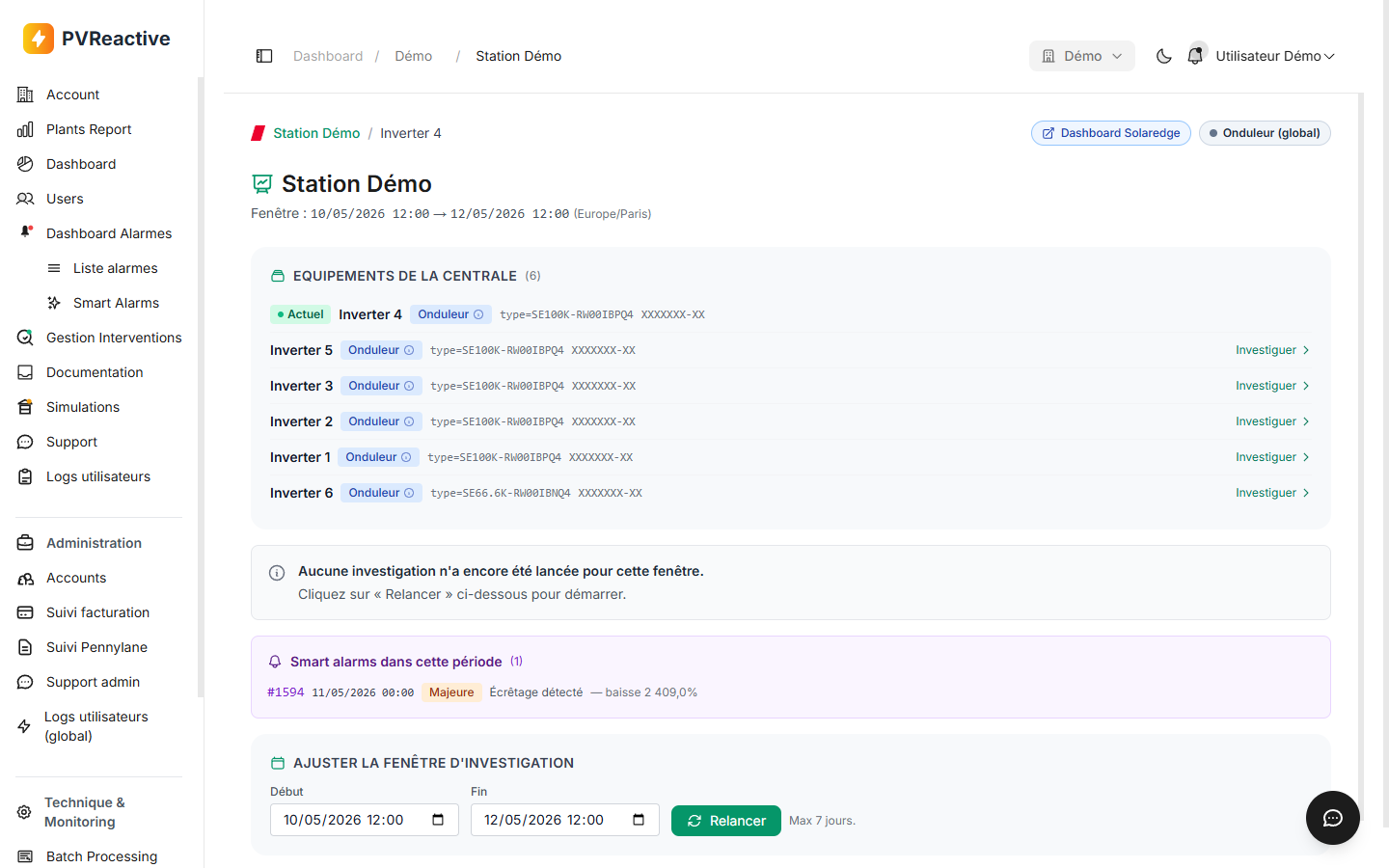

Liste des équipements de la centrale

La section Équipements de la centrale liste tous les onduleurs (inverters) de l'installation, avec leur type, leur numéro de série, et un badge Onduleur avec info-bulle. L'onduleur sélectionné est marqué Actuel (vert).

Cliquez sur Investiguer à droite de n'importe quel autre onduleur pour basculer l'investigation sur celui-ci. La fenêtre d'analyse est conservée.

Fenêtre d'investigation

La fenêtre d'investigation est limitée à 7 jours maximum pour conserver une granularité fine (échantillonnage minute ou quart d'heure selon le provider). Par défaut, la fenêtre couvre les 48 heures précédentes.

Début / Fin — Sélecteurs date/heure avec timezone Europe/Paris
Relancer — Bouton vert qui déclenche l'investigation sur la fenêtre choisie
Si une Smart Alarm est dans la période, elle est rappelée dans un bandeau violet en haut

Auto-dispatch et auto-redispatch

À l'ouverture de la page, l'investigation est automatiquement dispatchée si la dernière exécution date de plus de 24h
Si le job précédent est en échec (réseau, rate limit), l'investigation est redispatchée à la prochaine ouverture
Le statut s'affiche en bas de page avec timestamp de dernier run

Affichage des résultats

Une fois l'investigation terminée, le graphe affiche pour chaque string / MPPT de l'onduleur :

La courbe de tension DC
La courbe de courant DC
La courbe de puissance DC calculée (V × I)
Une ligne de référence représentant la moyenne des autres strings du même onduleur

Mode heavy render

Pour les onduleurs avec beaucoup de strings (par exemple plus de 16 MPPT), un mode heavy render est activé automatiquement avec try/catch Chart.js pour gérer le volume de données sans bloquer le navigateur.

Lecture des anomalies visuelles

String à plat ou à zéro

Probable défaut matériel : connecteur MC4, fusible string grillé, panneau HS. Intervention terrain obligatoire.

String 30-50 % sous moyenne

Probable ombrage partiel ou salissure localisée. À corréler avec une visite IR thermographique.

Décrochage progressif

Vieillissement accéléré (PID, microcrack). Comparer plusieurs investigations sur 6 mois pour confirmer la dérive.

String surperformante

Pas anormal en soi — peut indiquer une orientation plus favorable ou un nettoyage récent. Vérifier la cohérence du plan d'installation.

Bouton « Dashboard {provider} » et « Onduleur (global) »

Dashboard {provider} — Ouvre le portail constructeur directement sur la station courante, dans un nouvel onglet
Onduleur (global) — Lance une vue agrégée de tous les onduleurs du parc (utile pour comparer une string suspecte à la moyenne du portefeuille)

Limites du drill-down par provider

FusionSolar (Huawei) — Drill-down par MPPT et par optimizer si activé ; quota 1000 calls/24h à partager
SolarEdge — Drill-down optimizer si l'option site monitoring est activée ; quota 300 req/jour
Sungrow — Drill-down par MPPT mais pas par string individuelle
SMA — Drill-down par onduleur, données string limitées selon le modèle
