🗺️ Cartes : localisation et outil d'aide aux plans

Deux usages distincts des cartes dans PVReactive : visualiser la localisation d'une station sur la fiche détail, et utiliser l'outil de mesure d'azimuth pour aider à la saisie d'un plan d'installation conforme IEC 61724-2.

Carte sur la fiche station

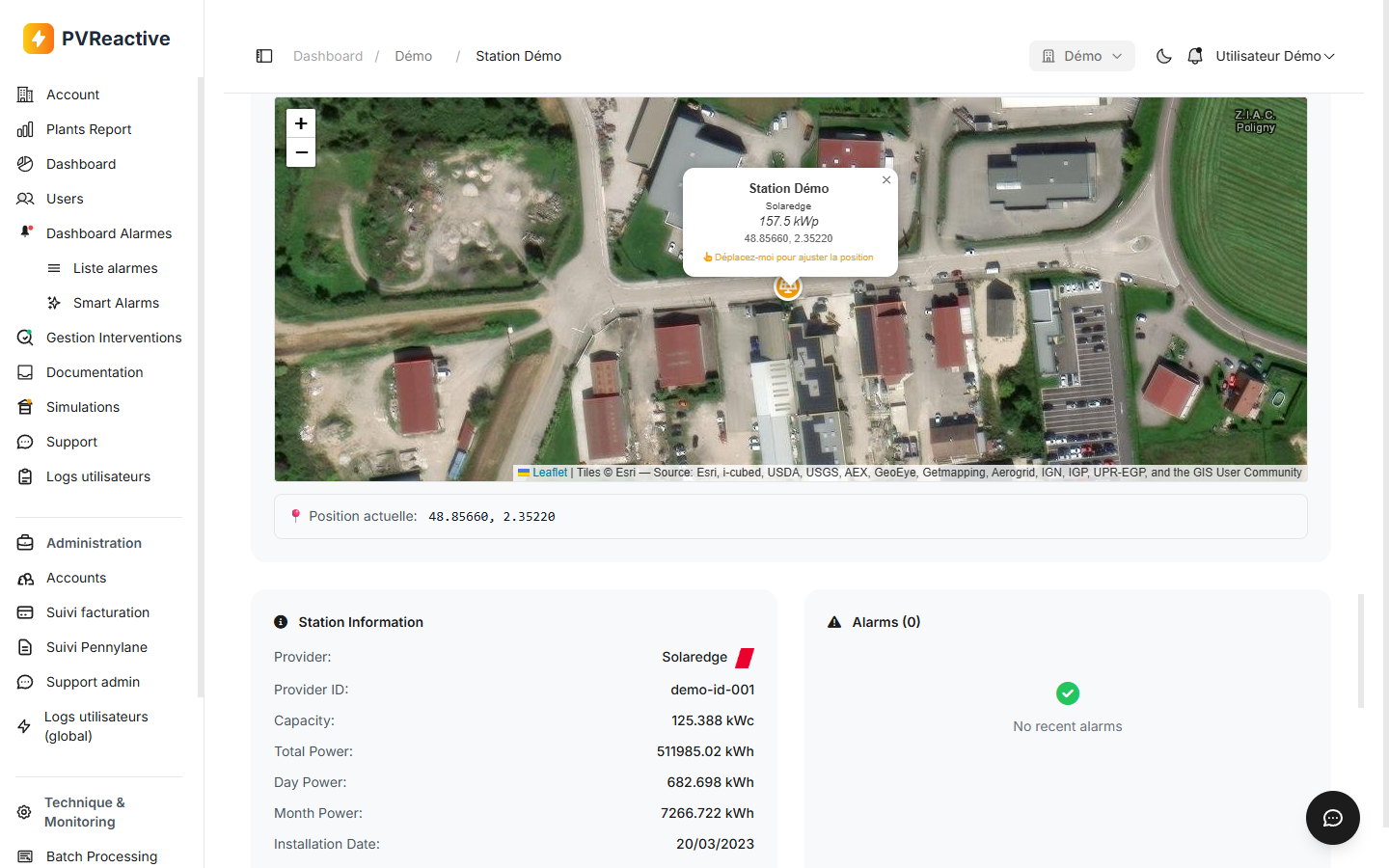

Chaque station dispose d'une carte interactive sur sa fiche détail. Elle utilise :

Leaflet comme bibliothèque cartographique
Tuiles satellite Esri par défaut (haute résolution aérienne)
Marqueur centré sur les coordonnées GPS enregistrées en base
Popup affichant le nom de station, le provider, la puissance crête et les coordonnées

Ajuster la position d'une station

Si les coordonnées GPS retournées par le portail constructeur sont approximatives, vous pouvez déplacer le marqueur à la souris jusqu'à la position exacte de l'installation. Le bandeau « Position actuelle » en dessous de la carte affiche les nouvelles coordonnées et propose de les enregistrer.

Pourquoi la position exacte compte

Les coordonnées sont utilisées pour interroger Open-Meteo et calculer la production théorique. Une erreur de quelques kilomètres peut fausser le Performance Ratio. Mieux vaut prendre 30 secondes pour ajuster manuellement.

Si la carte ne s'affiche pas

Les coordonnées GPS sont manquantes ou égales à 0,0
L'adresse n'a pas pu être géocodée à la création de la station
Action : saisissez manuellement les coordonnées dans le formulaire d'édition de la station, ou utilisez l'outil « Coords from user » qui demande au navigateur la position courante (utile en visite terrain)

Outil d'aide à la saisie d'un plan d'installation

La configuration d'un plan d'installation (orientation, inclinaison) est indispensable pour obtenir un Performance Ratio conforme à la norme IEC 61724-2. La carte de la fiche station intègre un outil de mesure d'azimuth pour faciliter cette étape.

Mesurer l'azimuth depuis la carte satellite

Sur la carte de la station, activez l'outil de mesure azimuth (icône boussole)
Cliquez sur le bord supérieur d'une rangée de modules (côté pignon/faîtage)
Cliquez sur le bord opposé de la même rangée (la ligne de mesure est tracée sur 20 mètres)
L'outil calcule l'angle d'azimuth en degrés par rapport au Nord géographique
L'angle est directement récupérable dans le formulaire « + Add Plan » de la section Installation Plans

Convention azimuth

L'azimuth est exprimé en degrés sur 360°, avec 0° = Nord, 90° = Est, 180° = Sud, 270° = Ouest. Une installation orientée plein Sud aura un azimuth de 180°.

Pourquoi 20 mètres de ligne de mesure ?

La ligne de mesure était initialement à 2 km, puis a été raccourcie à 50 m, puis à 20 m. Ce choix permet :

De rester lisible sur une parcelle de toiture résidentielle ou industrielle (sans déborder hors champ visuel)
De précisément aligner la ligne sur le bord physique d'un module ou d'un faîtage
De réduire l'erreur de parallaxe sur les zooms standard

Carte du parc (vue Map sur le dashboard)

Le dashboard client propose également une vue carte agrégée qui visualise toutes les stations du parc. Cette vue est documentée dans la page Utiliser le Dashboard, section « Map view ».
