🏭 Gérer vos Installations
La fiche détaillée d'une installation centralise tous les indicateurs : Performance Ratio normé IEC 61724-2, production réelle vs théorique, Smart Alarms statistiques, alarmes constructeur et interventions associées.
Accéder à la fiche d'une station
Depuis le dashboard, cliquez directement sur une carte (en vue grille), sur une ligne (en vue tableau) ou sur un marqueur de la carte. La fiche détaillée s'ouvre dans le même onglet.

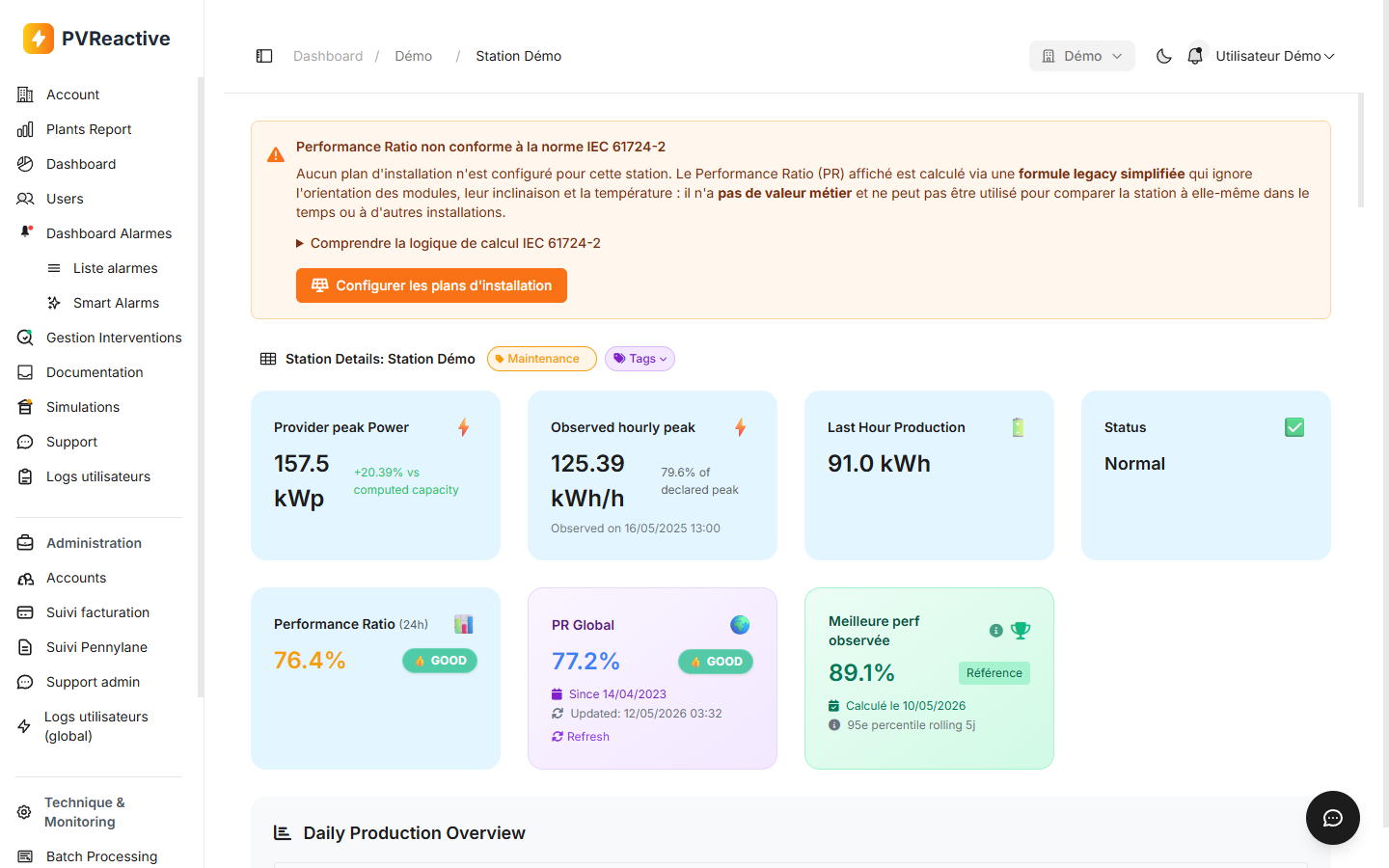

Vue d'ensemble — En-tête KPIs
Quatre KPIs principaux
- Provider peak Power — Puissance crête déclarée par le portail constructeur (kWp) avec écart vs la capacité calculée à partir des modules
- Observed hourly peak — Pic horaire de production réellement observé (kWh/h) avec la date associée et le pourcentage par rapport au peak déclaré
- Last Hour Production — Énergie produite sur la dernière heure pleine (kWh)
- Status — État courant de la station (Normal / Faulty / Disconnected)
Trois indicateurs Performance Ratio
- Performance Ratio (24h) — PR calculé sur les dernières 24 heures, avec pastille colorée (Excellent ≥ 85 %, Good 70-84 %, Poor < 70 %)
- PR Global — PR cumulé depuis la date de mise en service ou depuis l'installation_date du dispositif
- Meilleure perf observée — 95ᵉ percentile glissant sur les jours les plus performants, utilisé comme référence pour la règle Smart Alarm
chronic_underperformance
Bannière IEC 61724-2
Si aucun plan d'installation n'est configuré, une bannière orange en haut de la fiche indique que le PR affiché est calculé en mode legacy
(formule simplifiée qui ignore l'orientation, l'inclinaison et la température). Cliquez sur « Configurer les plans d'installation »
pour passer en mode conforme IEC 61724-2 et obtenir un PR opposable contractuellement.

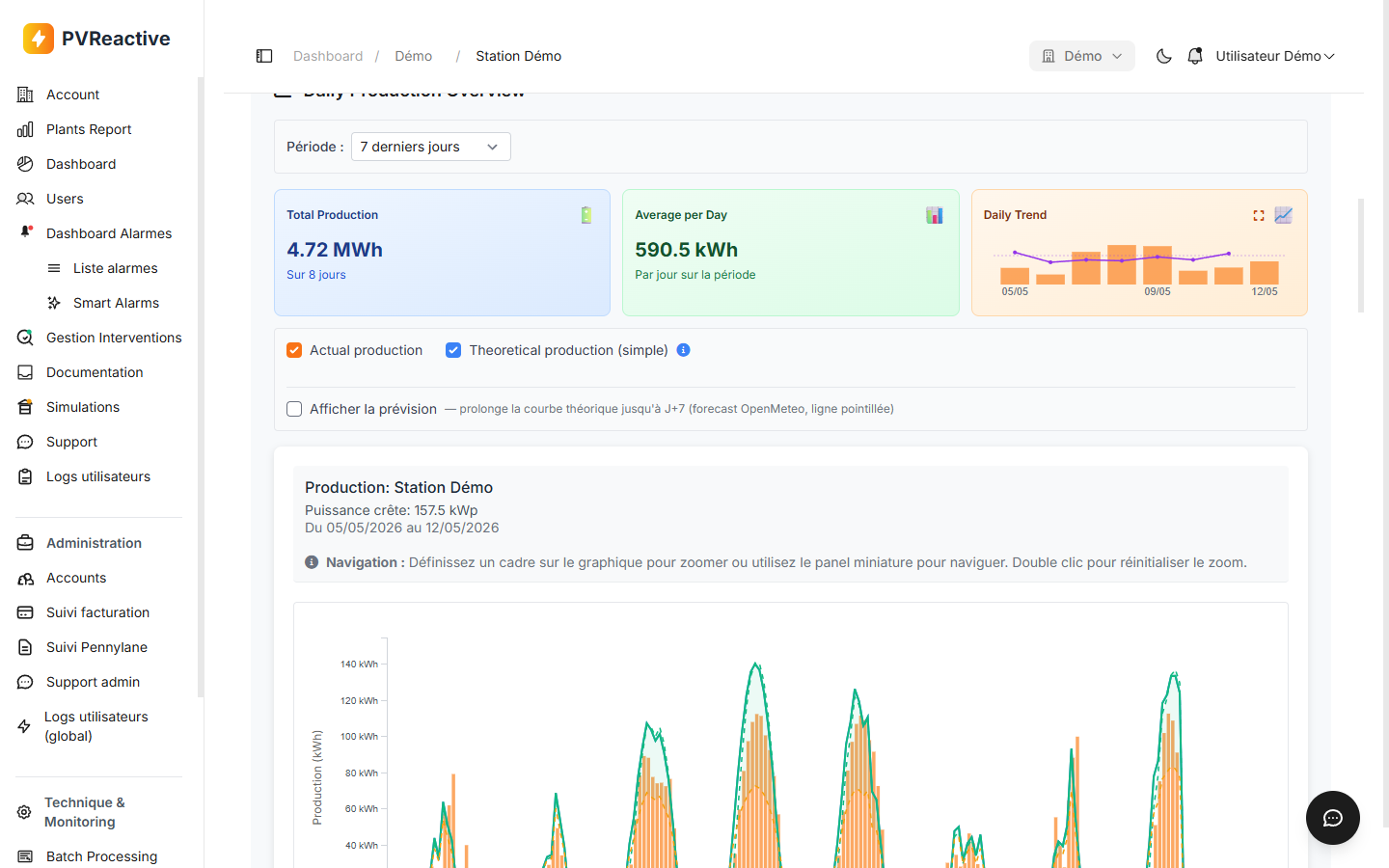

Daily Production Overview
Sélecteur de période
Choisissez la période d'analyse : 24h, 7 derniers jours, 30 derniers jours, année en cours, ou plage personnalisée. La sélection est conservée dans l'URL — vous pouvez partager le lien direct sur la période.
Trois cartes synthétiques
- Total Production — Énergie totale produite sur la période (MWh ou GWh selon la magnitude)
- Average per Day — Moyenne journalière (kWh)
- Daily Trend — Mini-histogramme des productions journalières avec ligne de tendance (utile pour repérer visuellement une dérive)
Toggles du graphe principal
- Actual production — Barres oranges : production réelle agrégée par heure
- Theoretical production (simple) — Ligne verte : production théorique calculée à partir de l'irradiance Open-Meteo
- Afficher la prévision — Option qui prolonge la courbe théorique jusqu'à J+7 (forecast Open-Meteo, ligne pointillée) pour planifier les interventions
Zoom et navigation
Le graphique principal est interactif : sélectionnez un cadre à la souris pour zoomer, double-cliquez pour réinitialiser. Le mini-panel en bas du graphique sert de navigateur de période.

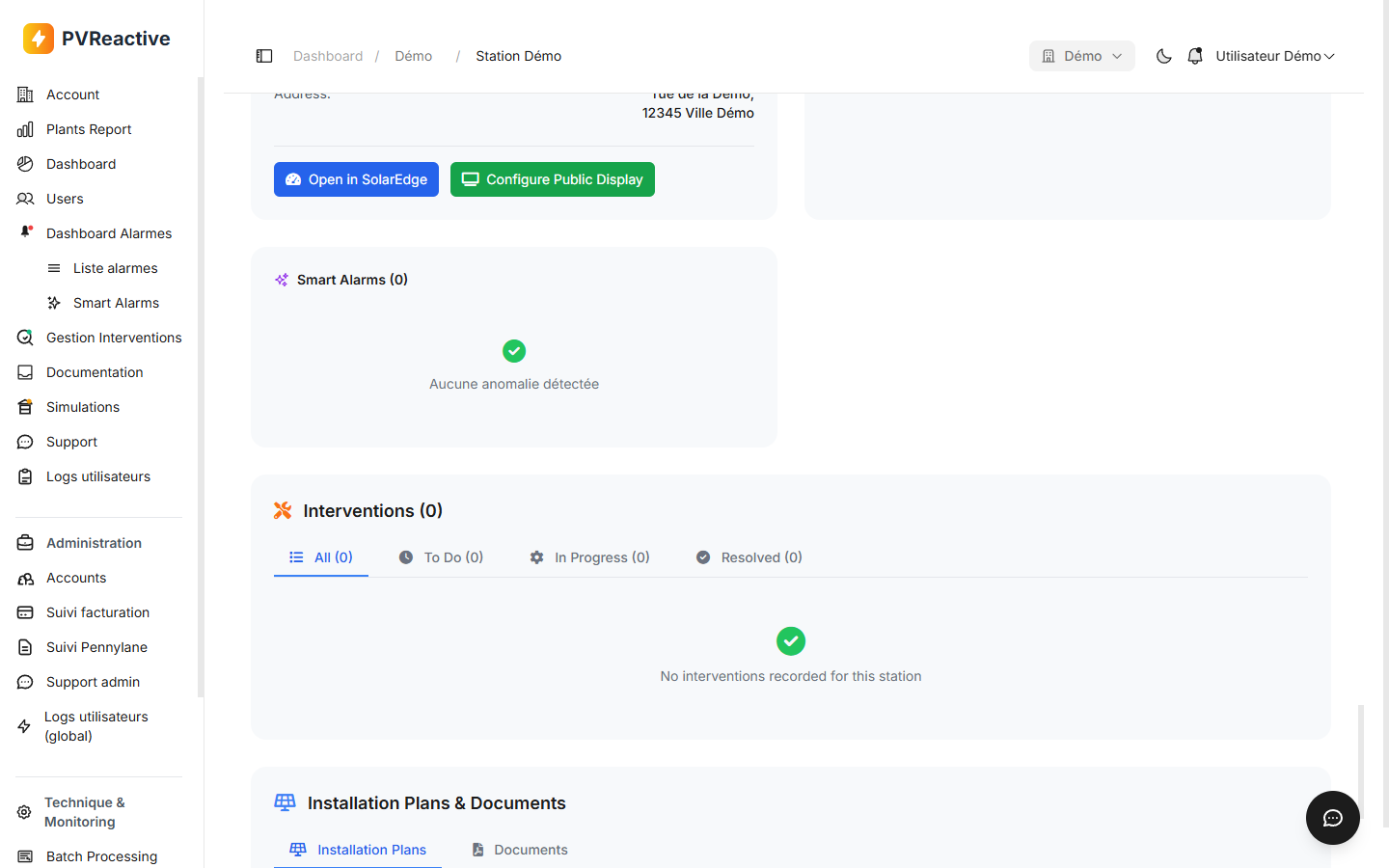

Smart Alarms et Interventions intégrés à la fiche
En bas de la fiche, trois sections résument le suivi opérationnel de la station :
- Smart Alarms (N) — Anomalies de production détectées statistiquement (sudden drop, gradual drop, drift, chronic underperformance, clipping). Si aucune anomalie n'est détectée, une pastille verte est affichée.
- Interventions (N) — Tickets de maintenance liés à cette station, classés par statut (All / To Do / In Progress / Resolved).
- Installation Plans & Documents — Plans d'installation (orientation, inclinaison, modules) et documents associés à la station (notice, factures, garanties).
Configuration du plan d'installation
Le plan d'installation décrit la géométrie réelle du champ photovoltaïque : orientation (azimuth), inclinaison (tilt), surface des modules, type de cellule (correction NOCT). Sans ce plan, le PR est calculé en mode legacy ; avec, le PR est conforme à la norme IEC 61724-2.
Pour ajouter un plan :
- Bouton + Add Plan dans la section Installation Plans
- Remplissez l'azimuth (utilisez l'outil dédié sur la carte de localisation pour mesurer visuellement)
- Renseignez l'inclinaison, la surface, et les caractéristiques du module
- Sauvegardez — le PR Global est recalculé automatiquement
Outil azimuth sur carte
Sur la carte de localisation de la station, un outil permet de tracer une ligne sur les modules pour mesurer l'azimuth réel (ligne de mesure 20 m).
L'angle calculé est récupérable directement dans le formulaire de plan.
Actions et boutons d'aide
- Ouvrir sur {provider} — Lien direct vers le portail constructeur (FusionSolar, SolarEdge, iSolarCloud, Sunny Portal) pour la station courante
- Configure Public Display — Activer l'affichage public branded de la station (page externe consultable par le propriétaire)
- Tags — Assigner des étiquettes métier (par exemple
CDMpour contrat de maintenance,maintenance, ou tag personnalisé) - Exclure / Inclure — Retirer temporairement la station des calculs globaux du parc (utile pendant un chantier)
