Ombrage photovoltaïque : ce qu'une ombre coûte vraiment

Un arbre au sud, une cheminée, un bâtiment voisin, une crête à quinze kilomètres : l'ombrage est la part de soleil qu'une installation photovoltaïque ne recevra jamais, parce que quelque chose se trouve sur le chemin. C'est la perte la plus fréquente en toiture, et la plus mal estimée — parce que l'intuition qu'on en a est fausse.

L'intuition dit : une ombre qui couvre un dixième du champ coûte un dixième de la production. La réalité électrique dit tout autre chose, et c'est par là qu'il faut commencer.

Dans une chaîne de panneaux, les modules sont câblés en série : le courant qui la traverse est celui du maillon le plus faible. Une cellule à l'ombre ne produit pas moins, elle freine tout ce qui est câblé derrière elle. Sans protection, l'ombre d'un poteau sur une seule cellule suffirait à faire chuter une rangée entière.

D'où les diodes de contournement, présentes dans tout module moderne : généralement trois par panneau, chacune couvrant une vingtaine de cellules. Quand une portion est ombrée, sa diode la court-circuite ; le reste continue de produire. La perte n'est donc ni proportionnelle à la surface ombrée, ni totale — elle se fait par paquets, un tiers de module à la fois.

Deux conséquences que tout exploitant finit par constater. La première : une petite ombre bien placée coûte beaucoup plus que sa surface — une ombre fine qui traverse trois modules neutralise trois tiers de module, pas trois pour cent de champ. La seconde : l'orientation des panneaux compte. La même ombre horizontale, sur des modules posés dans un sens ou dans l'autre, touche un tiers de chaque panneau ou la totalité de la rangée du bas.

C'est aussi pourquoi l'électronique répartie — un onduleur par module, ou un optimiseur par panneau — change la donne sur un site ombragé : elle confine la perte au module concerné au lieu de la laisser se propager à la chaîne. Elle ne fait pas disparaître l'ombre pour autant. Un panneau à l'ombre reste un panneau qui ne produit pas.

Elles n'ont ni les mêmes causes, ni les mêmes remèdes, et il est utile de ne pas les confondre.

L'ombre proche vient de ce qui entoure les modules : végétation, cheminée, garde-corps, édicule technique, bâtiment mitoyen. Elle est franche, elle bouge vite au cours de la journée, et c'est la seule des trois sur laquelle on peut agir avec une nacelle et une tronçonneuse.

L'ombre lointaine vient du relief : une colline, une ligne de crête, un versant. Elle ne se voit pas sur une photo aérienne et ne se corrige jamais. Elle a une signature très reconnaissable : elle n'existe pas en été et retarde le lever ou avance le coucher du soleil en hiver, tous les jours, à la même heure.

L'ombre de l'installation sur elle-même, enfin : les rangées d'un champ incliné se font mutuellement de l'ombre quand le soleil est bas. Celle-là se décide au moment du calepinage, en choisissant l'écartement entre rangées — et elle se paie ensuite tous les hivers.

Le soleil monte haut en juin et rase l'horizon en décembre. Le même obstacle projette donc une ombre courte l'été et démesurée l'hiver : un arbre de dix mètres porte une ombre de dix-sept mètres quand le soleil est à 30°, et de près de quarante quand il est à 15°. Un ombrage négligeable en juillet peut coûter le tiers d'une journée de décembre.

L'heure compte tout autant, et pas seulement parce que l'ombre se déplace. Une heure de soleil ne vaut pas une autre : à 8 h, le rayonnement est faible et traverse une épaisseur d'atmosphère considérable ; à midi, il est à son maximum. Perdre une heure du matin coûte une fraction de ce que coûte une heure de milieu de journée. C'est pourquoi un obstacle à l'est se pardonne, et un obstacle au sud ne se pardonne pas.

Il reste un effet qu'on oublie presque toujours : le ciel diffus. Par temps couvert, la lumière ne vient pas du soleil mais de toute la voûte céleste. Un obstacle qui bouche un morceau de ciel prive donc l'installation d'une part de cette lumière-là en permanence — sans heure, sans saison, tous les jours de l'année. Un mur proche coûte ainsi un peu de production même les jours où l'on ne voit aucune ombre portée.

Un ombrage a une signature, et elle est facile à distinguer des deux autres grandes causes de sous-production dès qu'on regarde la courbe d'une journée claire plutôt que le total du mois.

Deux indices complètent le tableau. L'ombrage touche rarement toute l'installation : il frappe une chaîne, un onduleur, une rangée — la comparaison entre chaînes le désigne immédiatement. Et sur une installation équipée d'électronique par module, la carte des panneaux montre la forme de l'ombre se déplacer d'heure en heure, ce qui ne laisse plus beaucoup de place au doute.

Sur l'année, l'ombrage pèse sur le Performance Ratio comme n'importe quelle autre perte, sans se distinguer : c'est précisément pour cela qu'il faut l'estimer à part, sous peine de l'attribuer à un vieillissement ou à un défaut qui n'existent pas.

La question utile n'est pas « combien de pour cent ? » mais « combien d'euros par an, et est-ce que ça se corrige ? ». Deux installations qui perdent autant à l'ombre ne sont pas dans la même situation si l'une a un cyprès qui pousse et l'autre une montagne.

La perte évitable se traite, et souvent pour presque rien. L'élagage est le geste le plus rentable du métier : quelques centaines d'euros une fois tous les deux ou trois ans, contre une production qu'on récupère intégralement. Déplacer une antenne, rehausser un conduit, changer l'implantation d'un local technique appartiennent à la même famille. Ce sont des interventions de maintenance préventive qu'on programme, pas des urgences.

La perte subie, elle, ne se répare pas : contre une ligne de crête, il n'y a rien à faire. Mais la connaître change tout de même deux choses — on cesse de chercher une panne qui n'existe pas, et on cale les attentes de production sur la réalité du site plutôt que sur un catalogue.

Le pire cas reste celui qu'on découvre trop tard : une installation dimensionnée sans tenir compte de l'ombre, dont le propriétaire attend une production qu'elle ne pourra jamais atteindre. L'écart passe alors pour un défaut, et se traite en maintenance corrective — des déplacements qui ne trouveront rien.

Sur un champ incliné, l'écartement entre rangées se choisit une fois pour toutes. La règle usuelle consiste à écarter suffisamment pour qu'aucune rangée n'ombre la suivante entre 9 h et 15 h au solstice d'hiver : en deçà, on gagne de la puissance installée et on la reperd chaque hiver ; au-delà, on paie du terrain pour rien.

Quand l'ombre est inévitable — une cour intérieure, un immeuble voisin plus haut — le choix de l'électronique n'est plus indifférent : confiner la perte au module ombré plutôt que de la laisser gagner la chaîne peut valoir le surcoût. C'est un arbitrage qui se calcule avant la pose, pas après.

Encore faut-il savoir, au moment de décider, ce que l'ombre coûtera réellement — c'est-à-dire disposer du profil d'ombrage du site avant d'avoir posé le premier module.

Sur les installations que nous suivons, l'ombrage n'est pas une case à cocher dans un formulaire : il est mesuré, pan de toiture par pan de toiture, mois par mois, et sans déplacement sur site.

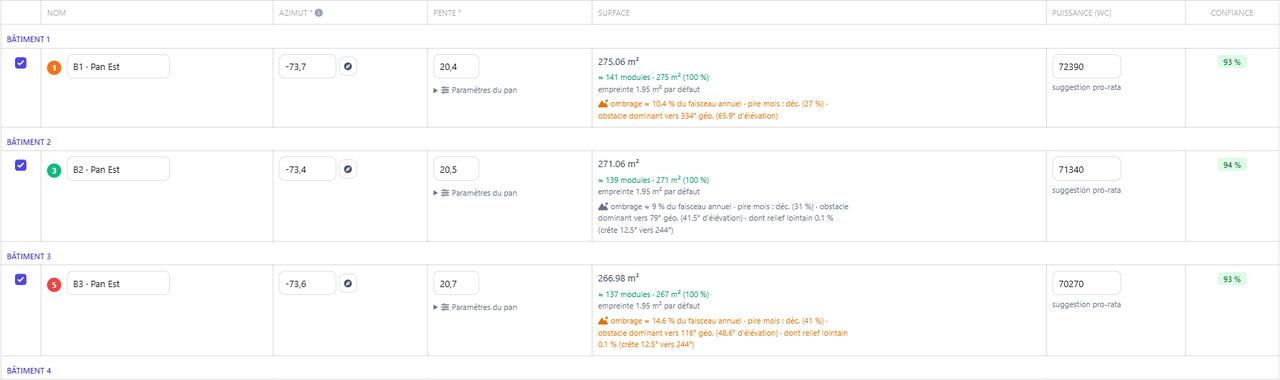

Chaque pan reçoit deux profils distincts — ce qui l'ombre de près (végétation, superstructures, bâti voisin) et ce que lui coûte le relief environnant — parce que ces deux causes n'appellent pas la même décision. L'obstacle qui gêne le plus est situé : sa hauteur au-dessus de l'horizon et la direction dans laquelle il se trouve. On sait donc où aller regarder avant de monter.

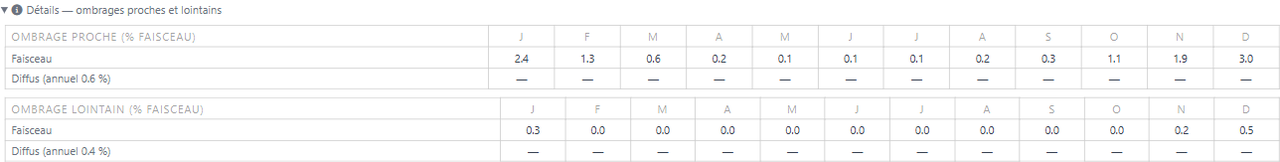

Le détail mensuel sépare ce que l'ombre prend au rayonnement direct — celui qui projette des ombres — de ce qu'elle prend au ciel diffus, qui pèse toute l'année. C'est cette distinction qui explique qu'un site puisse être irréprochable en juin et perdre trois pour cent en décembre.

Ces valeurs ne restent pas dans un rapport : elles entrent dans la production attendue de l'installation. Une centrale ombragée n'est donc pas signalée comme sous-performante parce qu'elle est ombragée — elle l'est quand elle s'écarte de ce que son ombrage, son orientation et sa météo permettaient réellement. C'est la différence entre une alerte utile et une alerte qu'on finit par ignorer.

Autant le dire franchement : une estimation d'ombrage est un ordre de grandeur, pas un certificat. Elle situe correctement un obstacle gênant et donne le bon mois ; elle ne prétend pas au dixième de pour cent près, et personne ne devrait le prétendre.

Trois précisions, dans l'ordre de leur importance pratique :

• Les angles sont plus fiables que les pourcentages. La hauteur et la direction d'un obstacle sont solides ; la perte annuelle qui en découle dépend d'hypothèses de ciel, et se lit comme une fourchette.
• Une estimation vieillit. Une haie plantée depuis n'y figure pas, un arbre abattu y figure encore. Un site dont l'environnement a changé se remesure.
• Certaines situations demandent d'aller voir. Un feuillage saisonnier, une ombre très proche des modules, un chantier récent : dans ces cas, l'estimation dit où regarder, elle ne remplace pas le regard.

C'est précisément parce que ces limites sont connues qu'on peut se servir du chiffre en confiance : pour arbitrer un élagage, pour expliquer un décembre médiocre, pour cesser de chercher une panne là où il n'y a qu'une colline.

• Une ombre coûte par paquets, pas au prorata de la surface qu'elle couvre : le câblage en série et les diodes de contournement font le reste.
• Trois familles à ne pas confondre : le proche, qui s'élague ; le relief, qui se subit ; les rangées entre elles, qui se décident au calepinage.
• L'ombrage a une heure et une saison : c'est ce qui le distingue d'une salissure ou d'une panne dans les données de production.
• Un obstacle bouche aussi du ciel : il coûte un peu, même les jours sans soleil direct.
• Le bon indicateur n'est pas un pourcentage mais une décision : cette perte est-elle évitable, et pour quel coût ?
